Papier to najszlachetniejsze tworzywo modelarskie, trzeba tylko wiedzieć w jaki sposób wykorzystać jego właściwości.

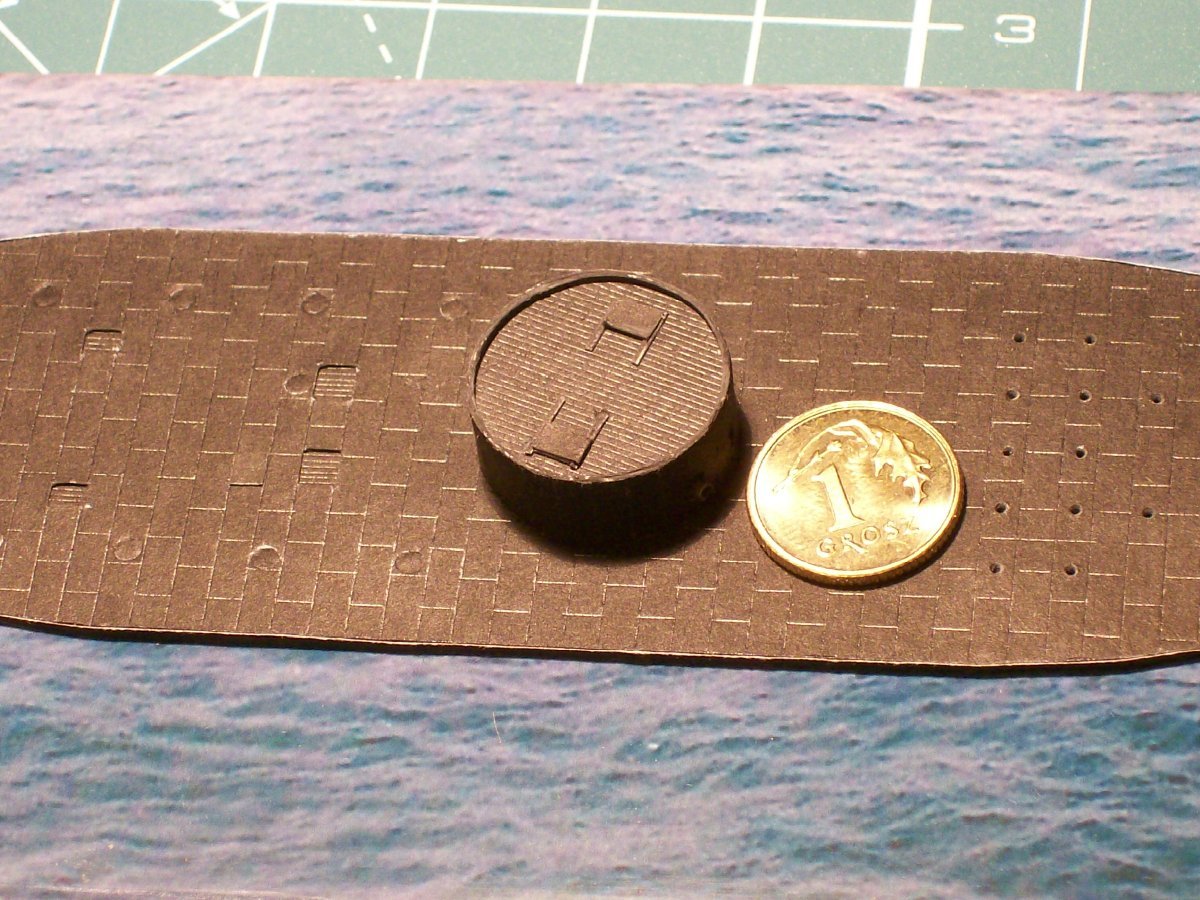

Powyższy model powstał w ramach pewnego eksperymentu. Chciałem udowodnić, że kartonowy model okręty wykonany w skali 1:350 lub 1:700 może jakością odwzorowania najdrobniejszych elementów dorównać modelom wykonanym z plastiku lub żywicy. Co więcej taki model będzie nie tylko tańszy, ale przede wszystkim o wiele prostszy i szybszy w montażu.
A teraz kilka porad odnośnie wykonania modelu.
Drukowanie modelu. Poniżej film jak wydrukować model.

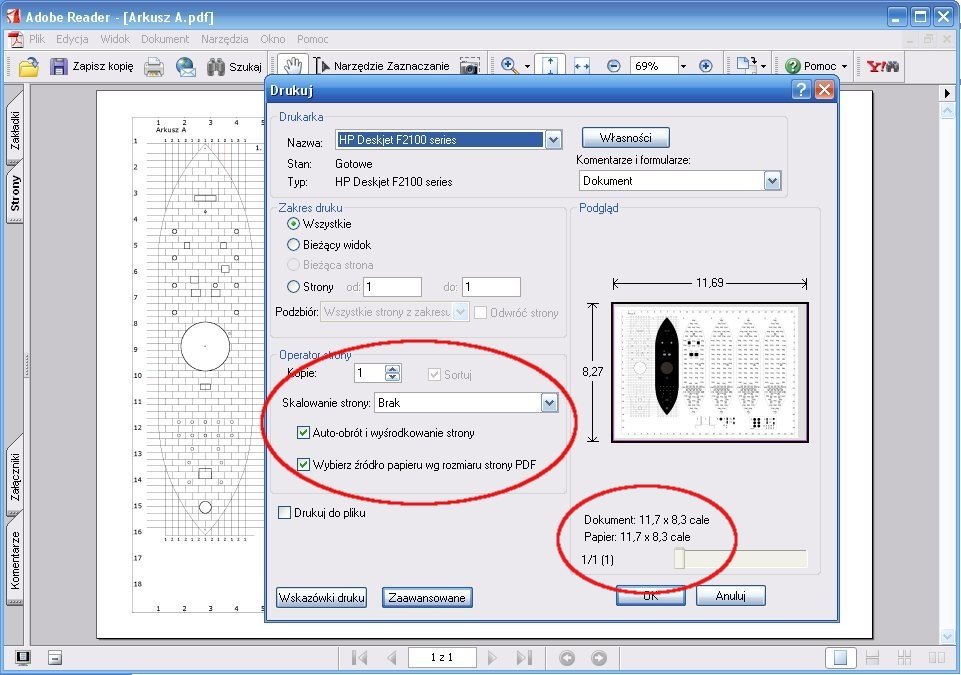

Przed rozpoczęciem drukowania należy sprawdzić, jak wyglądają domyślne ustawienia twojej drukarki. Dla przykładu drukarki HP przy wydrukach z plików PDF domyślnie ustawiają powiększenie na 95% tak aby dopasować wydruk do marginesów drukarki. Dlatego zanim zaczniemy drukować nasz model należy wejść w interfejs drukarki i tak zmienić ustawienia, żeby wydruk został wykonany w skali 1:1.
1. Ustawiamy we właściwościach drukowania stronę A4 (210mm x 297mm)
2. Skalowanie strony - Brak.
3. Auto-obrót i wyśrodkowanie strony - TAK
4. Wybierz źródło według rozmiaru strony PDF - TAK
Po wydrukowaniu linijką można sprawdzić poprawność wydruku. Długość kadłuba "USS Monitor" wynosiła 52,4 m co w skali 1:350 opowiada 15 cm.
Przeskalowanie modelu
Odpowiednio manipulując ustawieniami drukarki może również przeskalować nasz model na przykład ze skali 1:350 do skali 1:700.
Można tego dokonać manipulując rozmiarem strony.

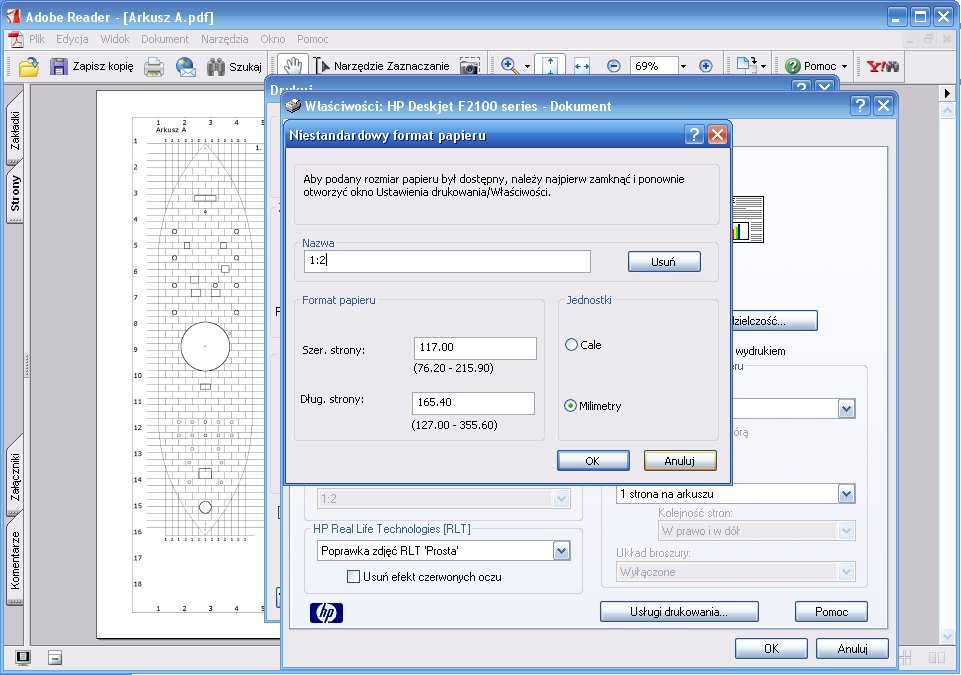

Wchodzimy we Właściwości i Funkcje, gdzie tworzymy nowy rozmiar strony (stronę niestandardową) o wymiarach (117 mm x 165 mm). Możemy ją nazwać np. 1:2.

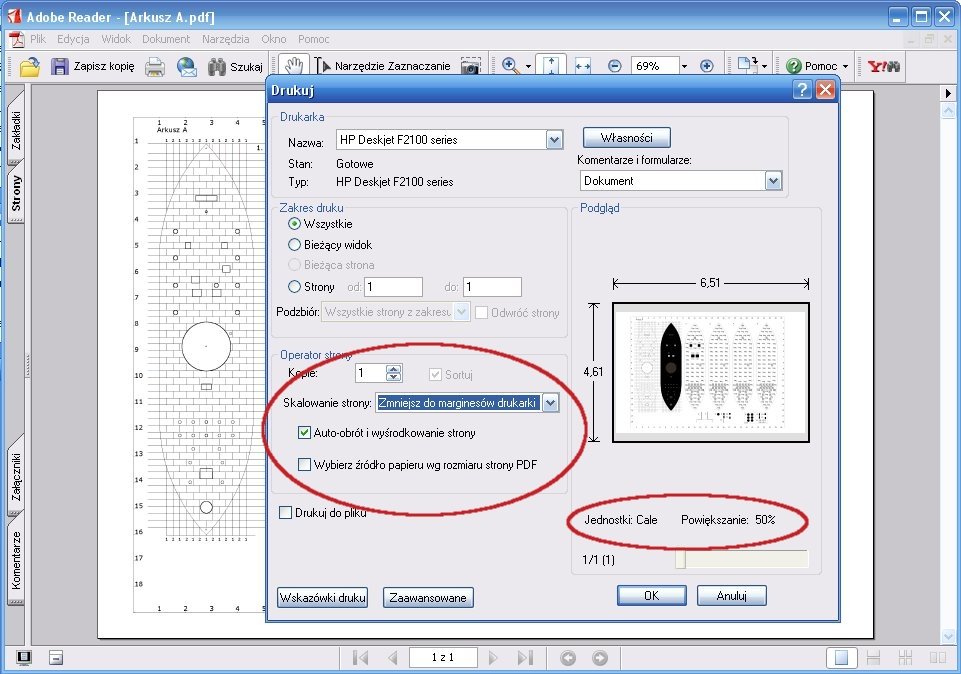

Następnie zmieniamy ustawienia główne tak aby oprogramowanie drukarki dostosowało wielkość wydruku do wymiarów naszej "wirtualnej" kartki papieru.
1. Skalowanie strony: Zmniejsz do marginesów drukarki
2. Auto-obrót i wyśrodkowanie strony - TAK
3. Wybierz źródło według rozmiaru strony PDF - NIE
W tym momencie na interfejsie pojawiło powiększenie 1:50 a więc możemy drukować.
Po wydrukowaniu można linijką sprawdzić poprawność wydruku. Długość kadłuba "USS Monitor" wynosiła 54,2 m co w skali 1:700 odpowiada 7,5 cm.
Jak zrobić imitację blach poszycia.

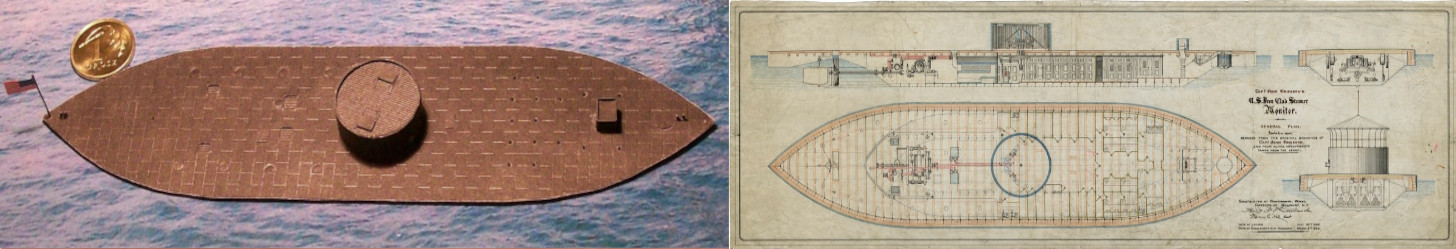

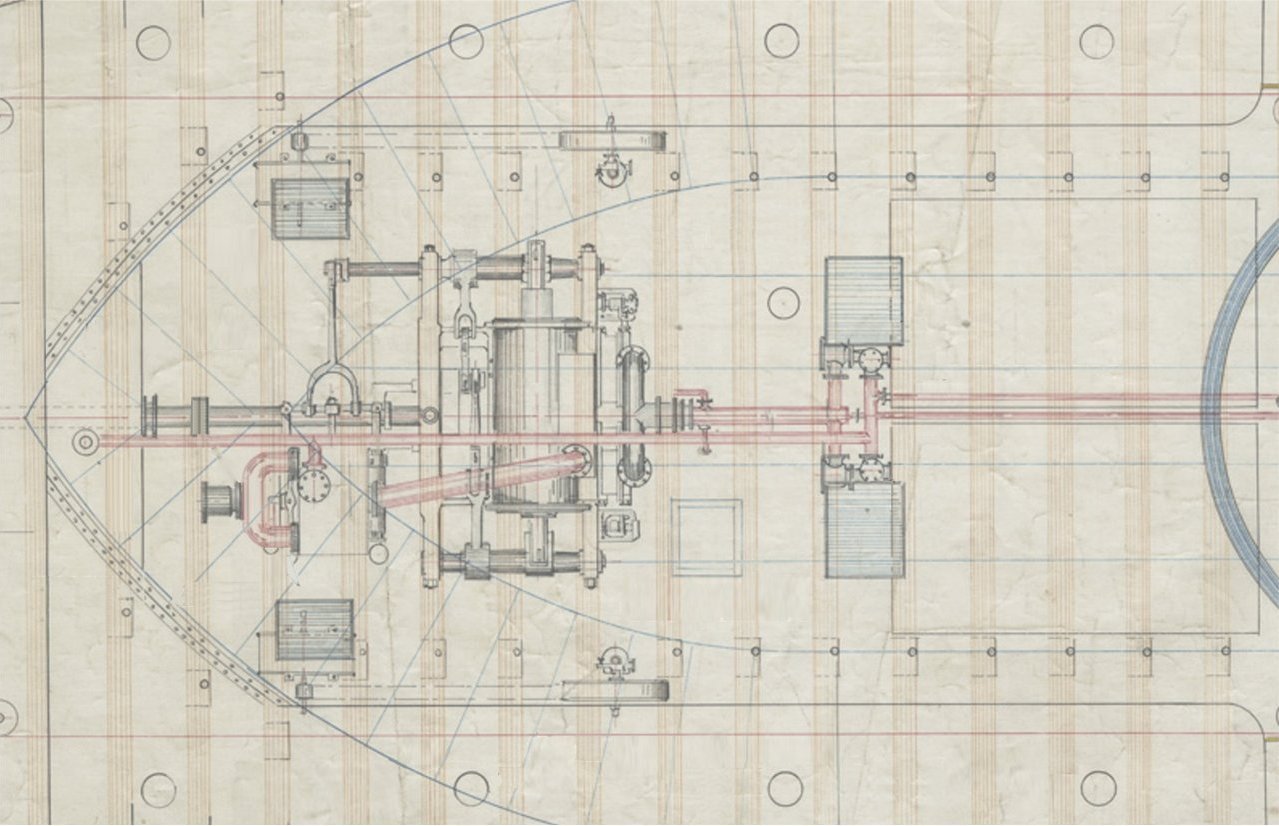

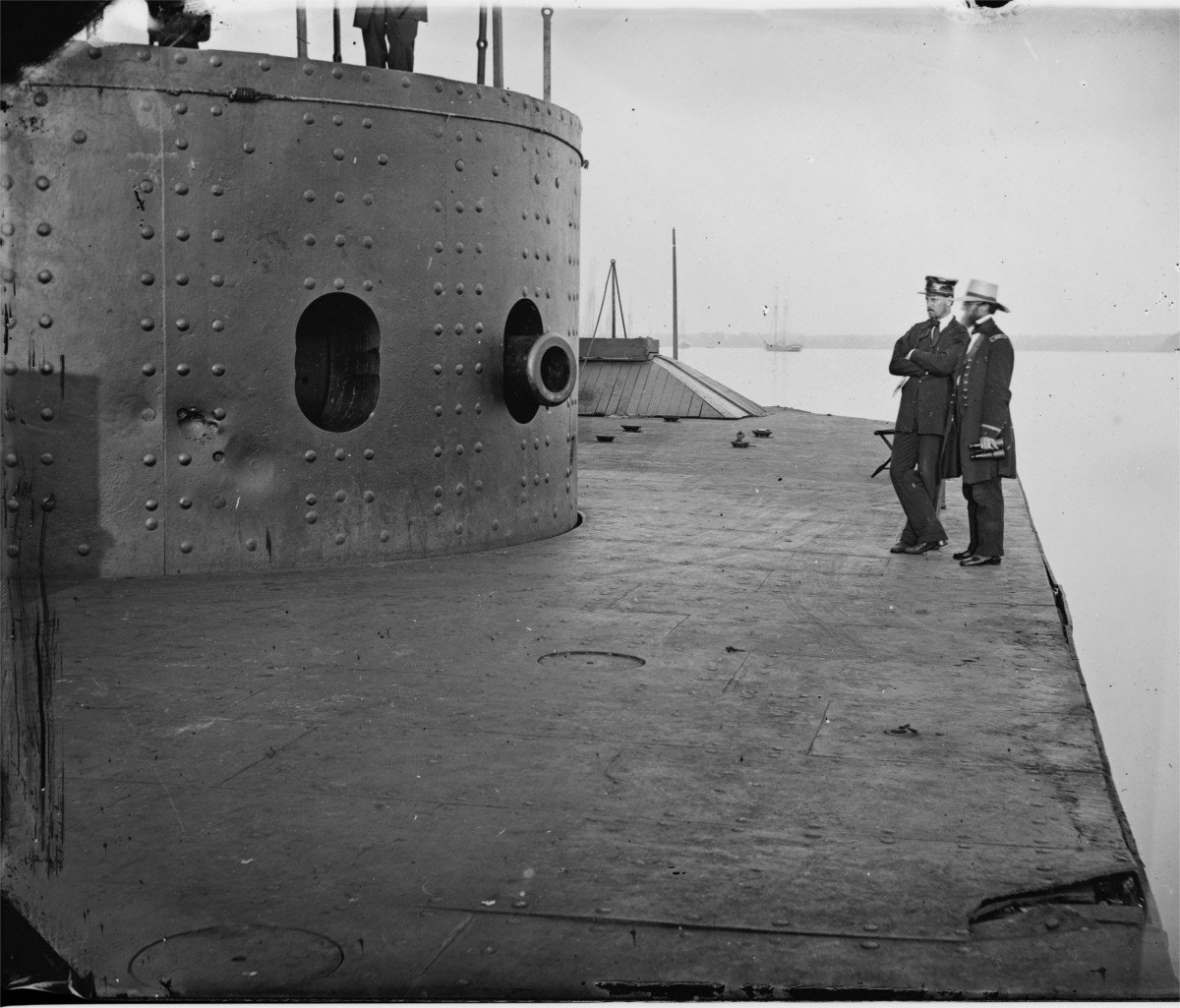

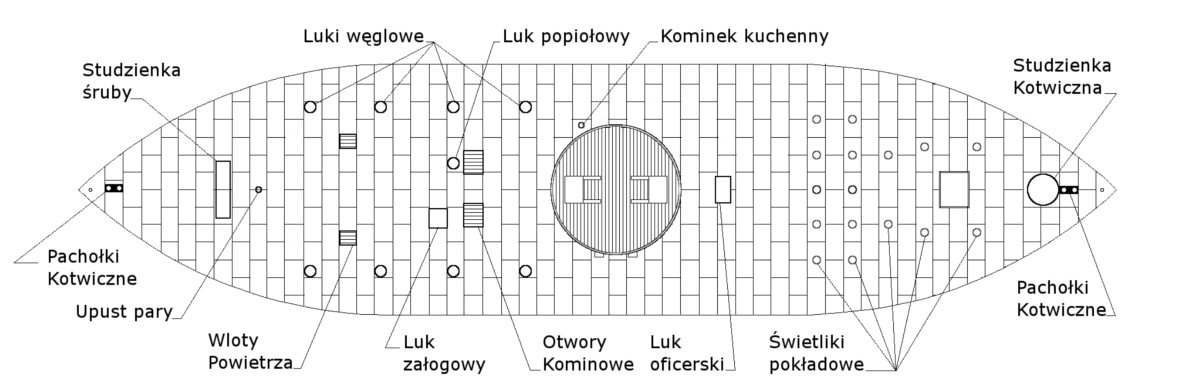

Pancerz USS Monitor kadłuba był wykonany z prostokątnych arkuszy blachy o szerokości 3 stóp i długości 6-8 stóp. Na pokładzie znajdowały się prostokątne luki wejściowe, okrągłe luki do ładowania węgla oraz usuwania popiołu, świetliki. Otwory kominowe i wentylacyjne były zabezpieczone metalowym grelingiem. Przed rozpoczęciem budowy dobrze jest się zapoznać oryginalnymi planami jednostki oraz zachowanymi zdjęciami.

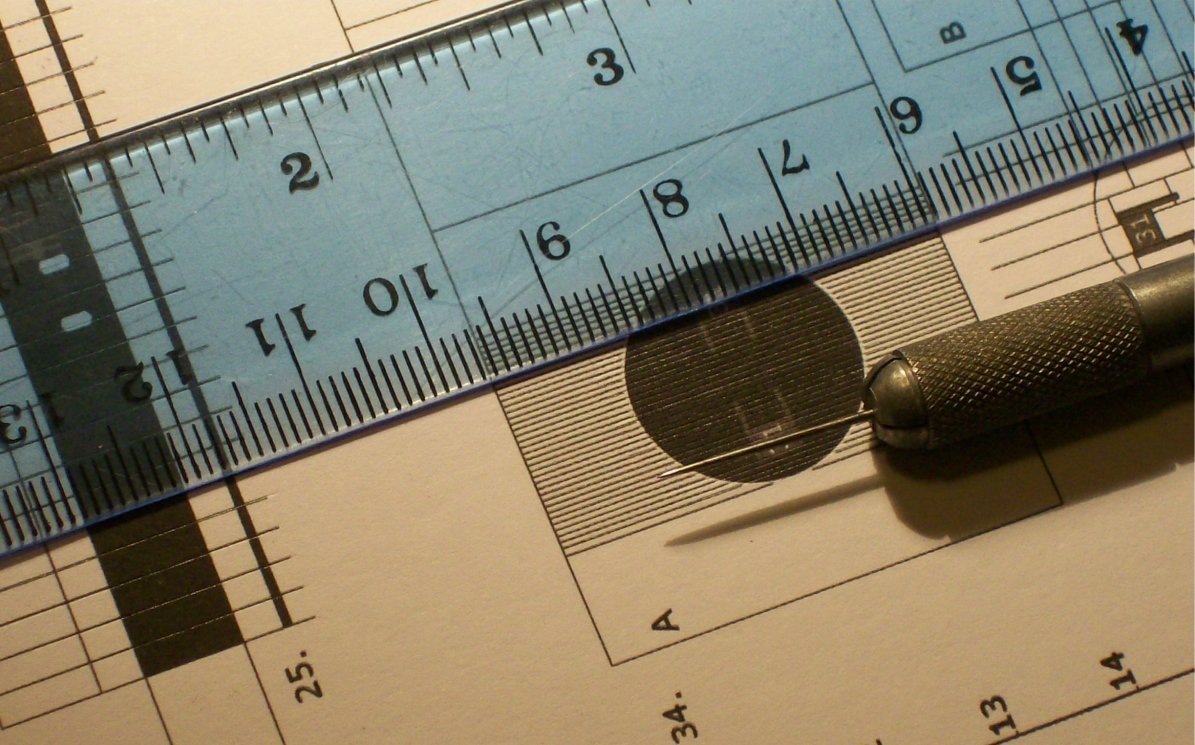

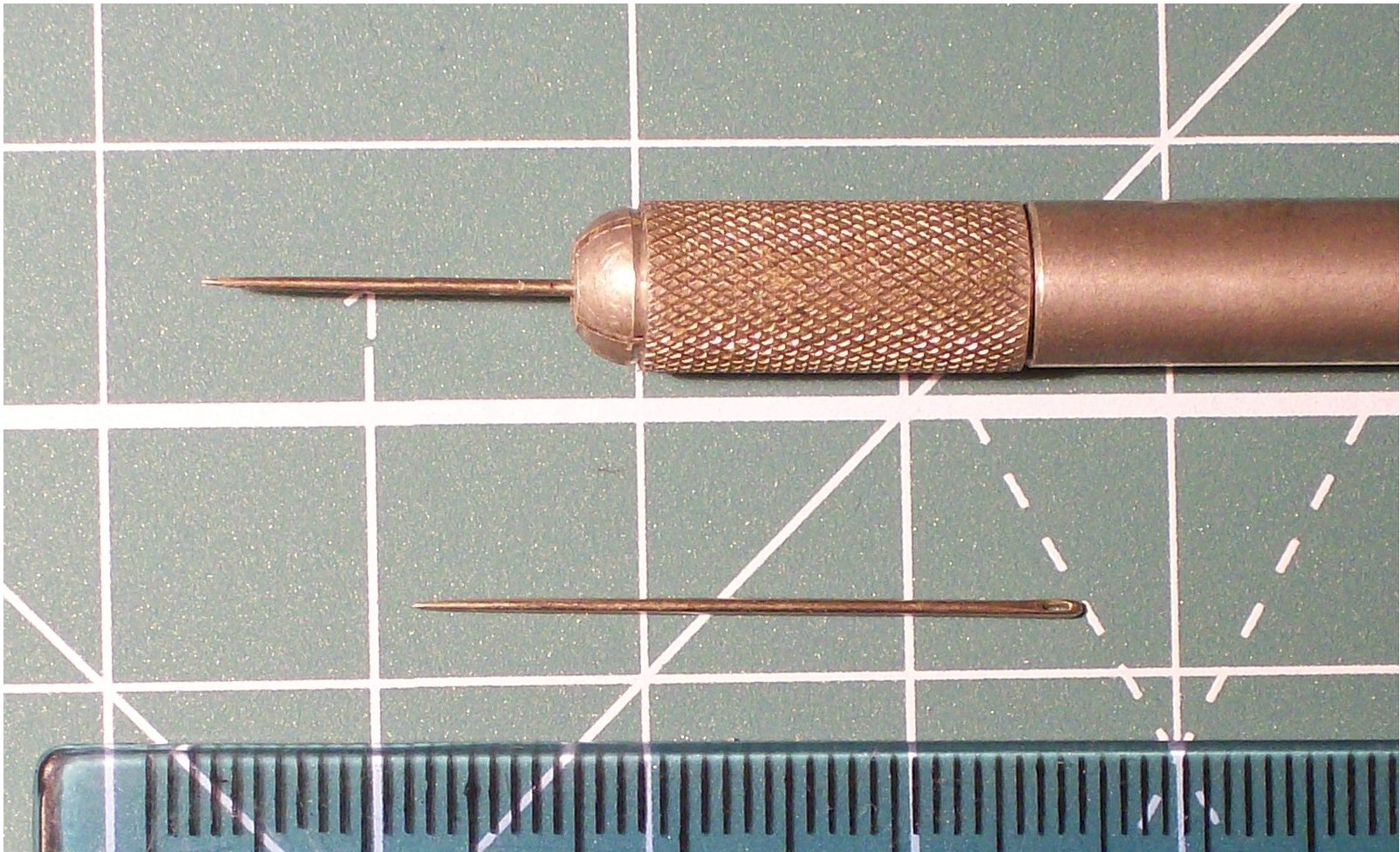

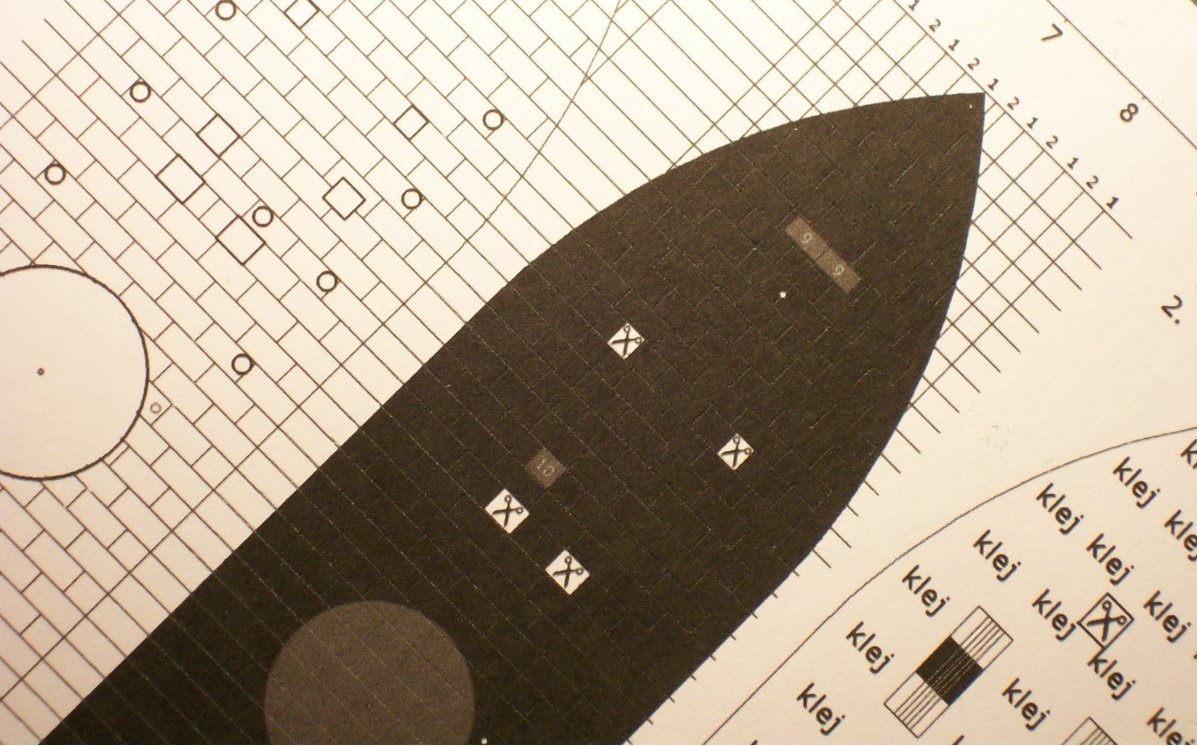

Imitację blach poszycia robimy za pomocą igły i przeźroczystej linijki, przed wycięciem danego elementu. Dla ułatwienie obok każdego elementu znajduje się szkic i linie prowadzące oraz schemat podziału blach pancerza. . Trzymaj igłę pod kątem i nie używaj zbyt dużo siły. Igłę można umieścić w oprawce skalpela zdecydowanie ułatwi to pracę.
Luki węglowe

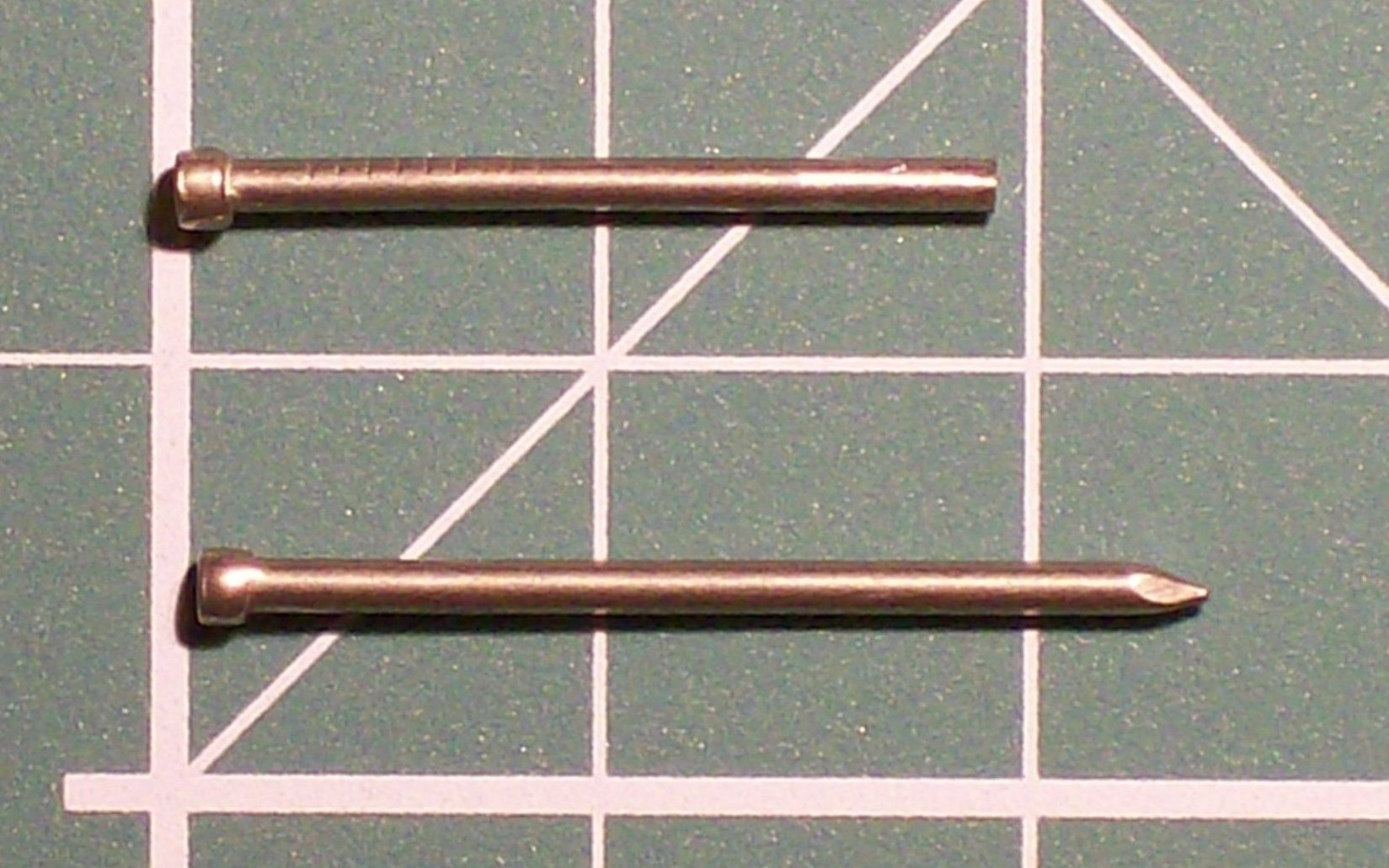

Na pokładzie znajdowało się okrągłych osiem luków węglowych i jeden luk popiołowy. Do wykonania ich imitacji będziemy potrzebować specjalnego przyrządu, który robimy z gwoździa o średnicy 1,5 mm.
Czubek gwoździa tępimy go za pomocą pilnika do metalu. Następnie nasz stępiony gwóźdź przykładamy prostopadle do kadłuba i delikatnie pukamy młotkiem. Jako że czynność ta wymaga nieco wprawy dobrze jest przedtem wykonać parę prób na sucho.
Wycinanie okręgów.

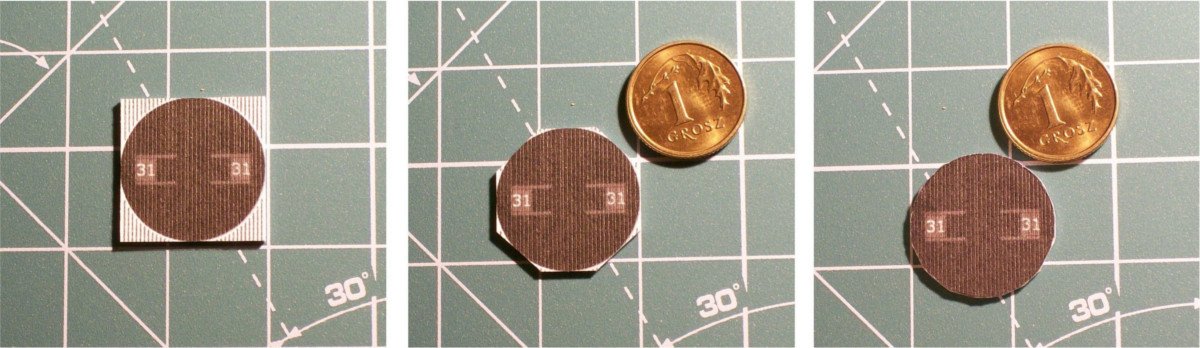

Jednym z trudniejszych elementów do wykonania jest dach wieży. Prawa geometrii są nieubłagane. Jeżeli przy wycinaniu okręgu przez pomyłkę zmniejszymy promień o 0,5 mm to obwód zmniejszy się o 3 mm. Z tego powodu łatwiej jest najpierw skleić boczną ścianę walca i do niej dopasować podstawy niż na odwrót. Na wycinanie idealnie symetrycznych kółek jest wiele patentów. Poniżej jeden z nich.
Wykonanie pachołków cumowniczych.
Pachołki cumownicze robimy z czterech odcinków grafitowych wkładów do ołówka automatycznego o grubości 0,5 mm, który należy połamać na kawałki o grubości 1,5 mm za pomocą pesety. Pachołki przyklejamy do części podstawy cyjanopanem.
Wykonanie fotorealistycznej imitacji wody morskiej.
Ściągnij z Internetu zdjęcie wody morskiej. Następnie za pomocą programu graficznego przystosuj teksturę do swoich potrzeb. Wydrukuj zdjęcie na papierze fotograficznym i przyklej je do jakieś sztywnej powierzchni, na przykład szklanej płytki lub drewnianej deseczki.
